施工事例・実績 管内蔵コラムストッパー

施工事例 紹介

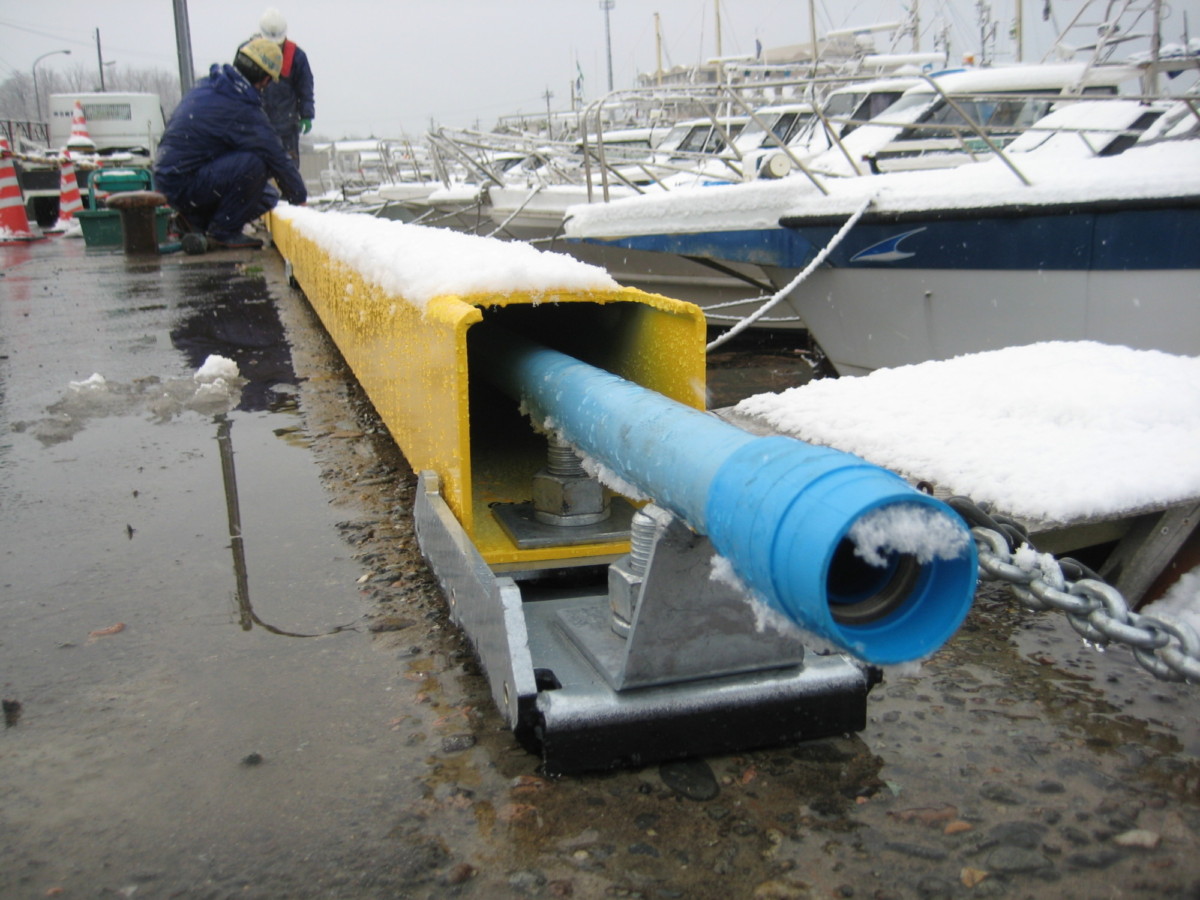

■ クルーズ船への給水として

側面には反射板を装備

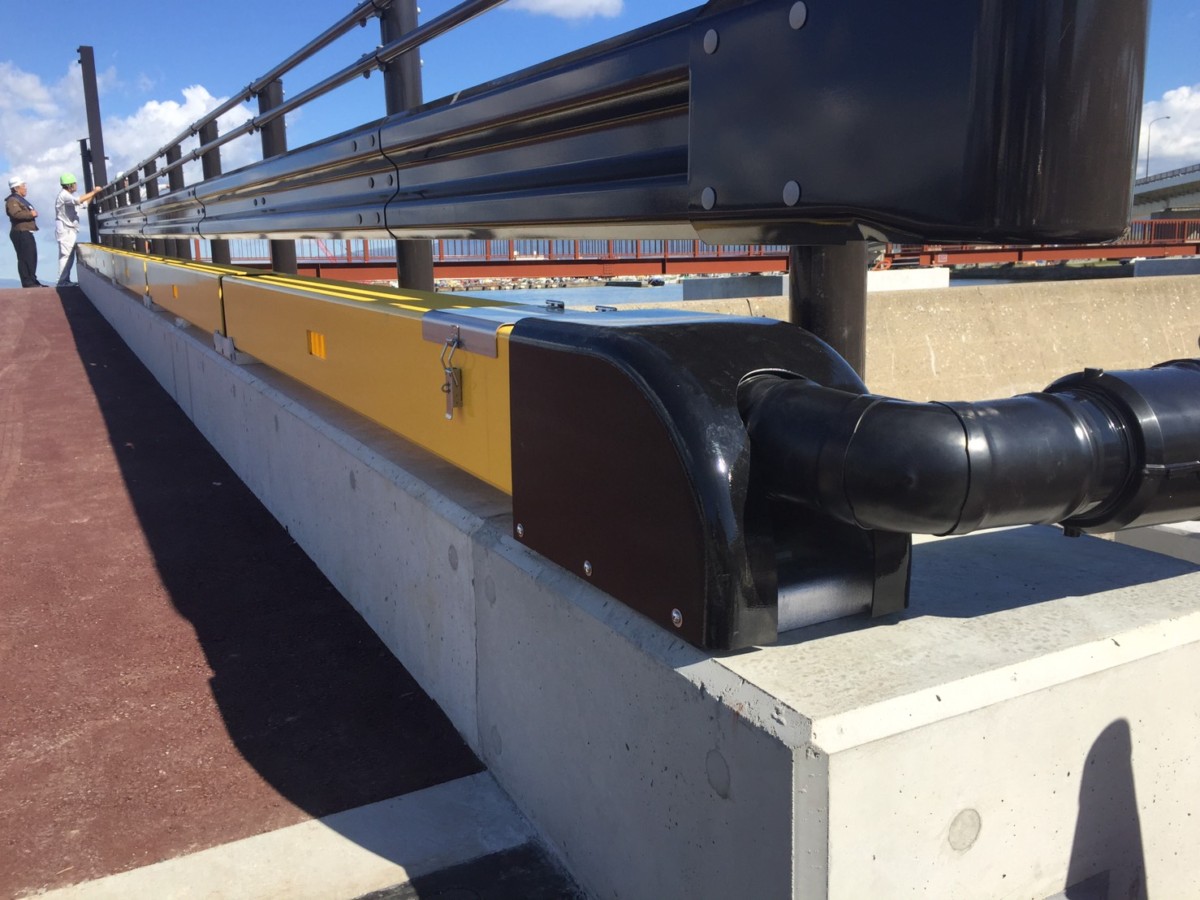

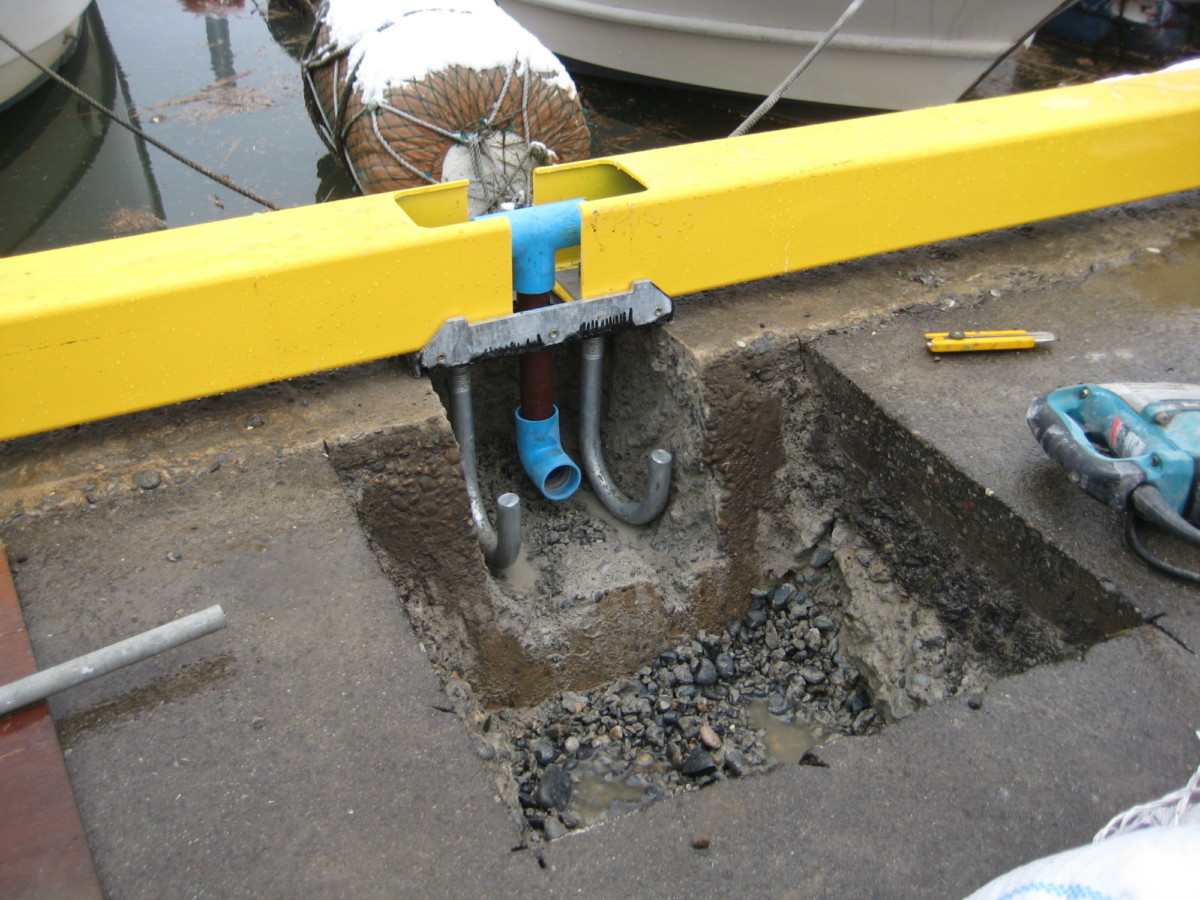

給水管 引き込み部

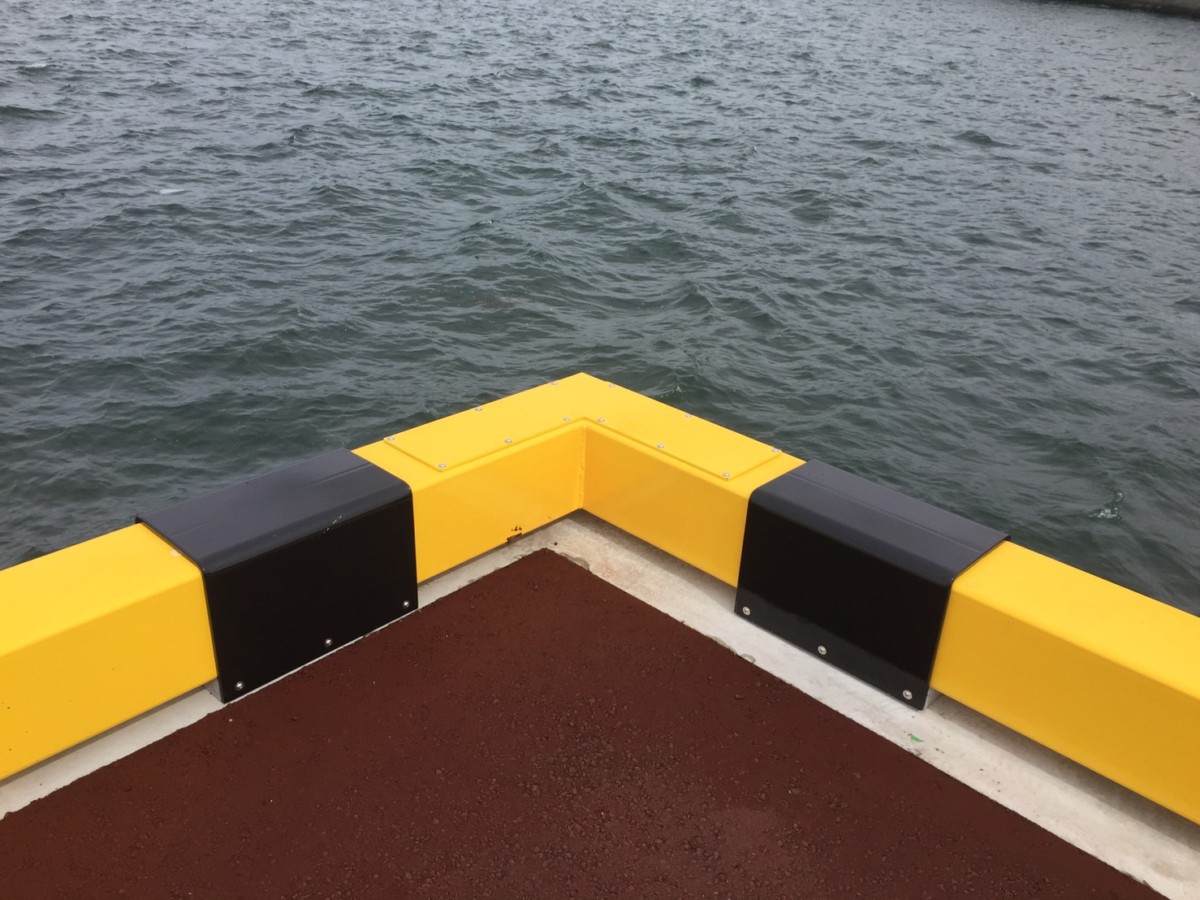

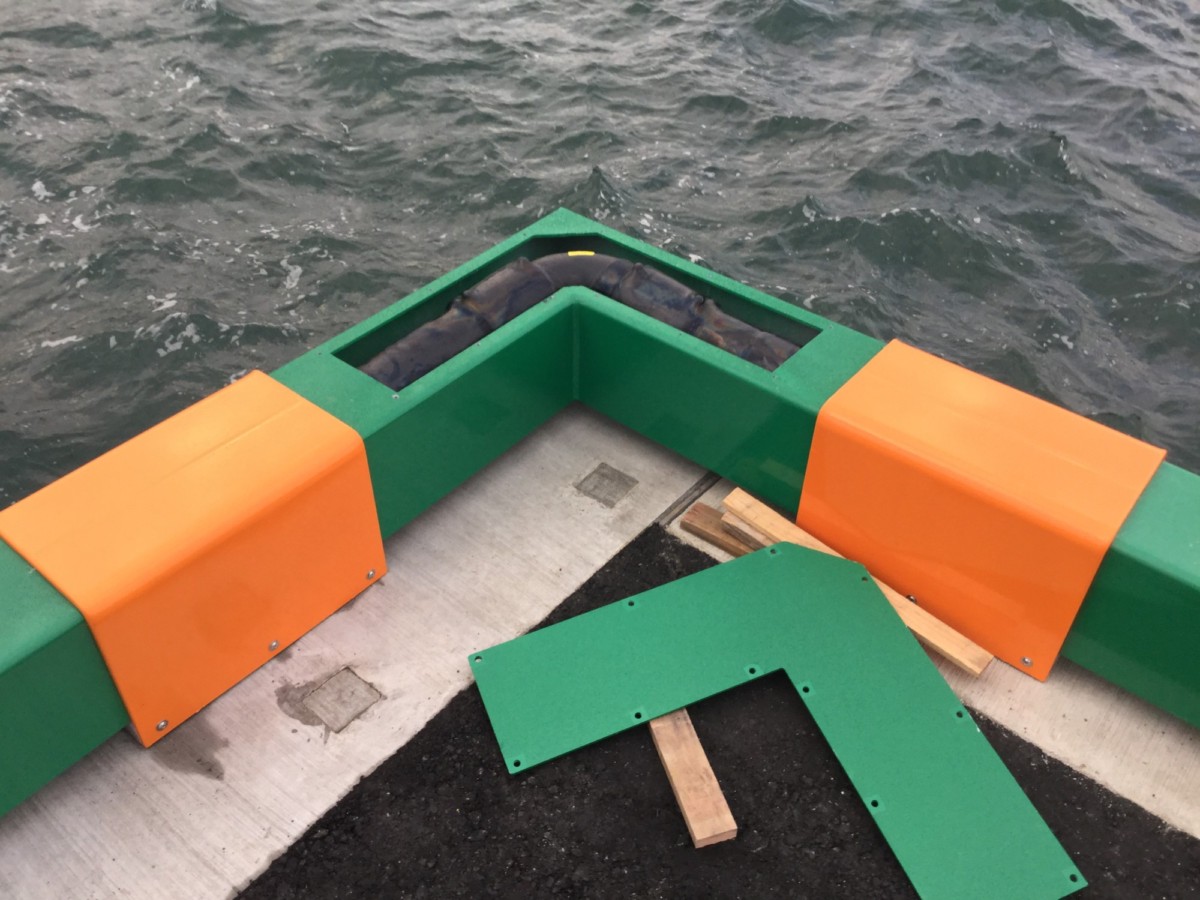

コーナー加工部

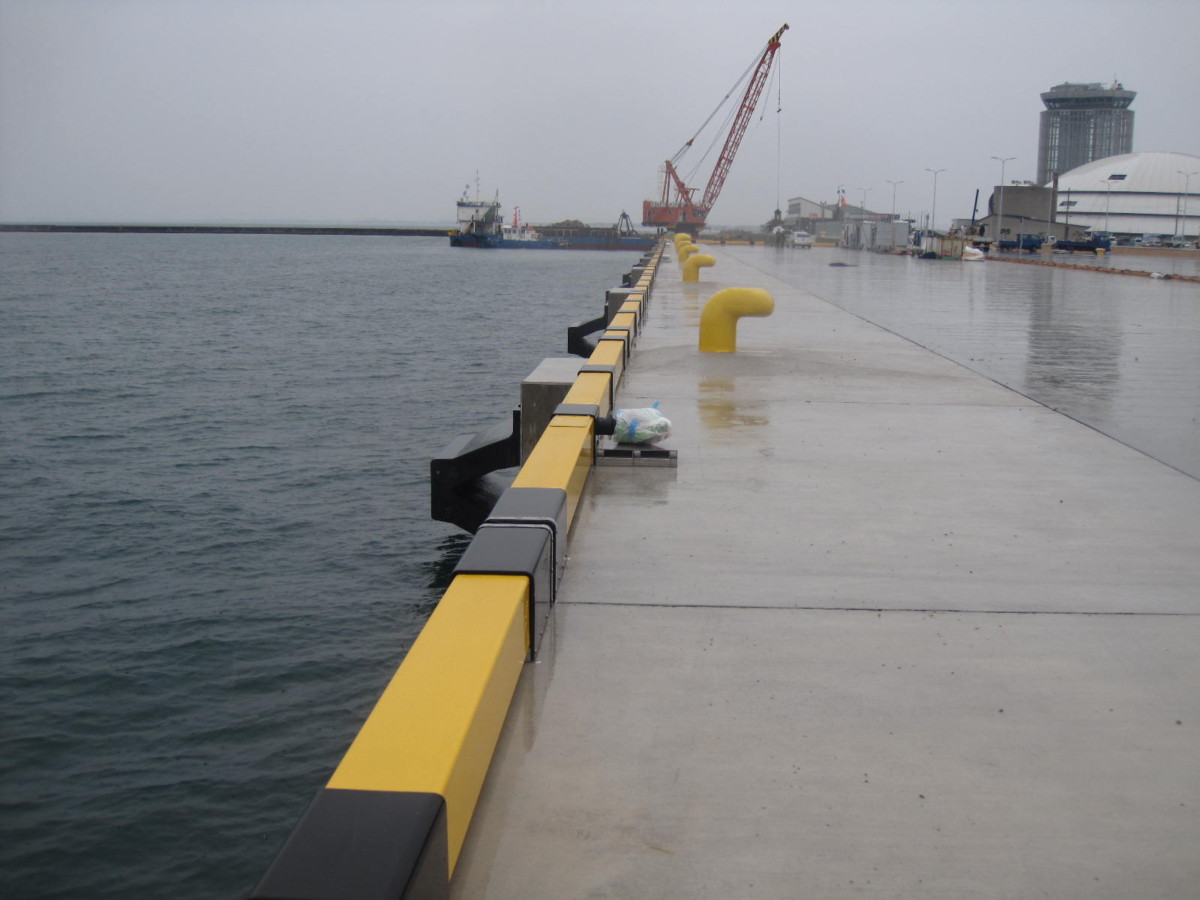

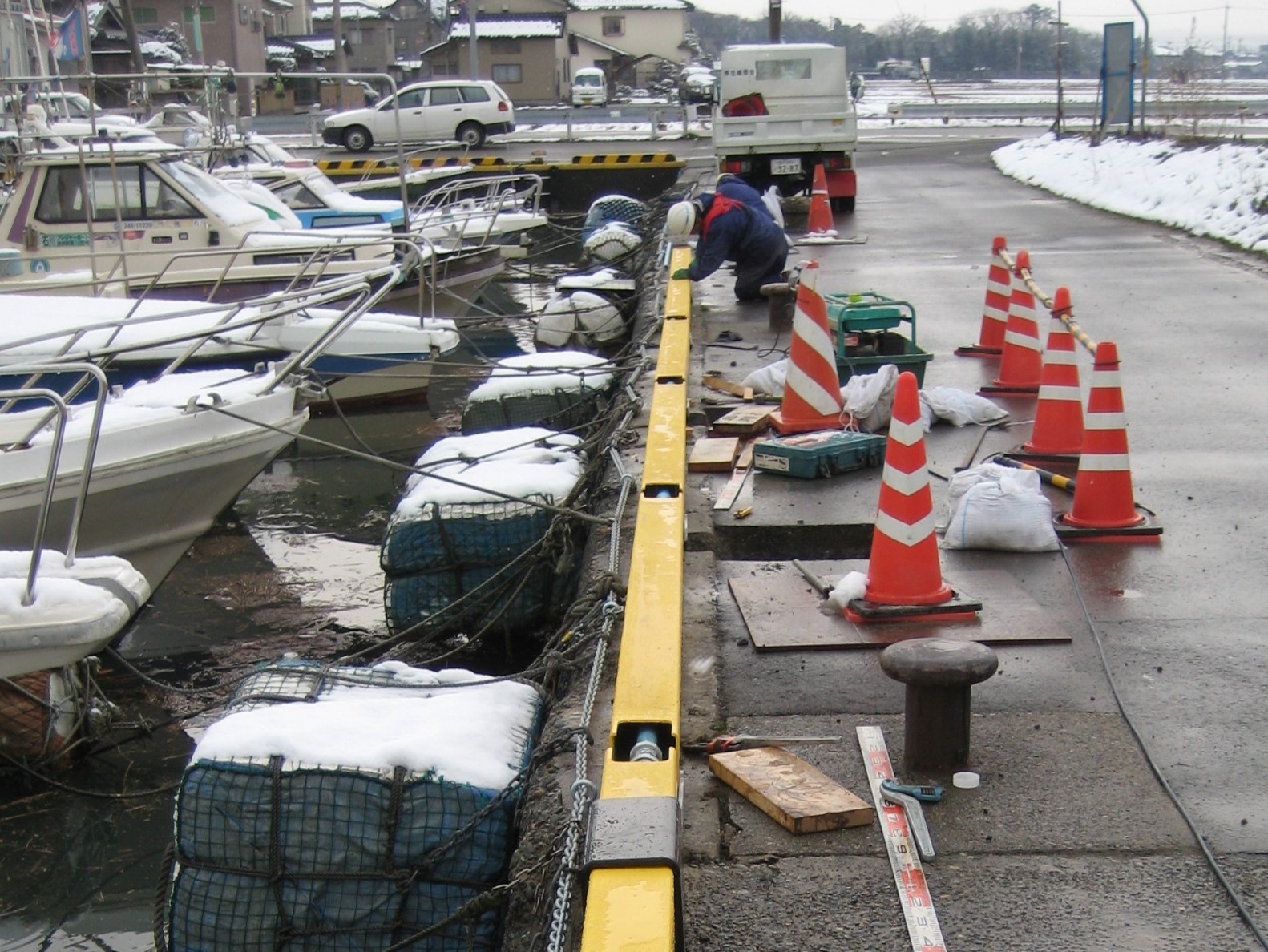

現場名:北海道 函館港
発注者:北海道 開発局
規 格:CS300( H300 ) 計287.0m
管 詳細:給水管 100A φ114.3㎜ ( 材質:樹脂製 )

■ 船舶への給水として

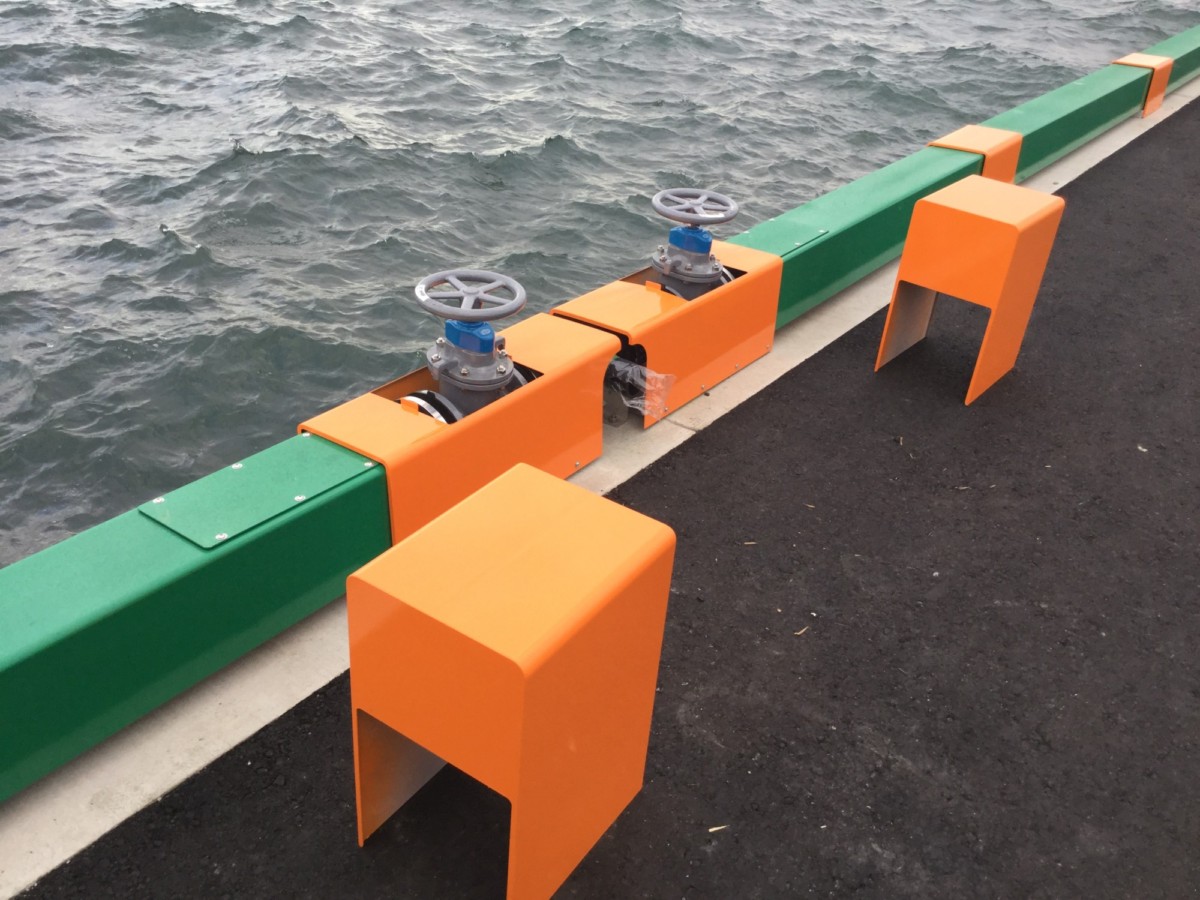

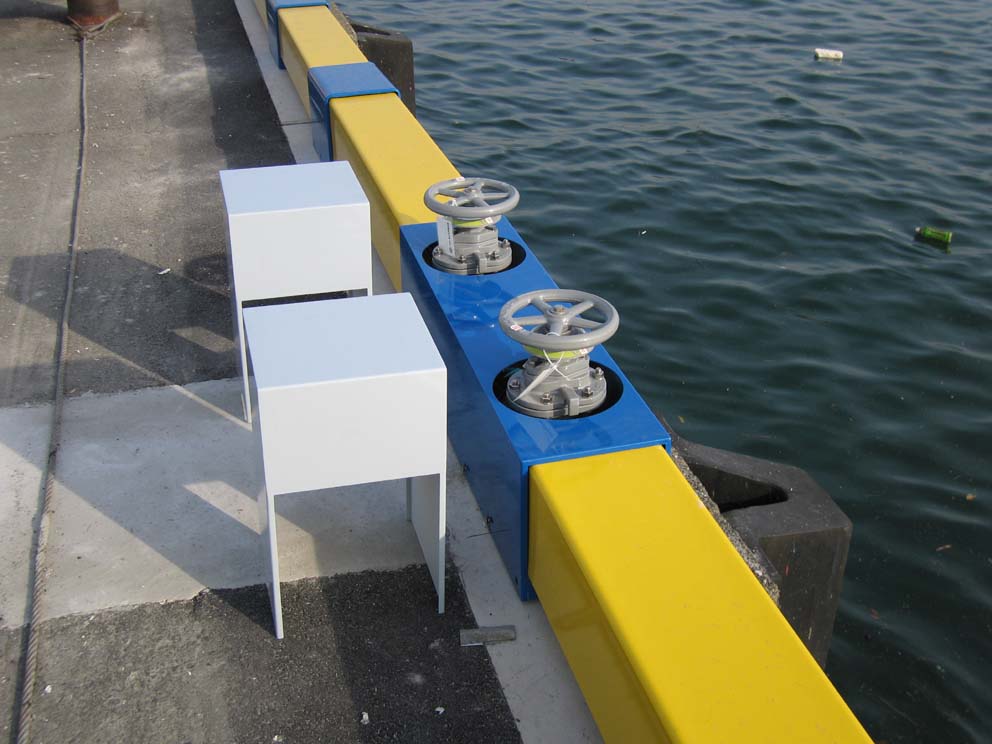

バルブ箇所は専用のカバーや連結部を設計・製作

現場名:静岡県 清水港
発注者:静岡県 清水港管理局
規 格:CS300( H300 ) 計335.2m
管 詳細:給水管 80A φ89.1㎜ ( 材質:鋼製 )

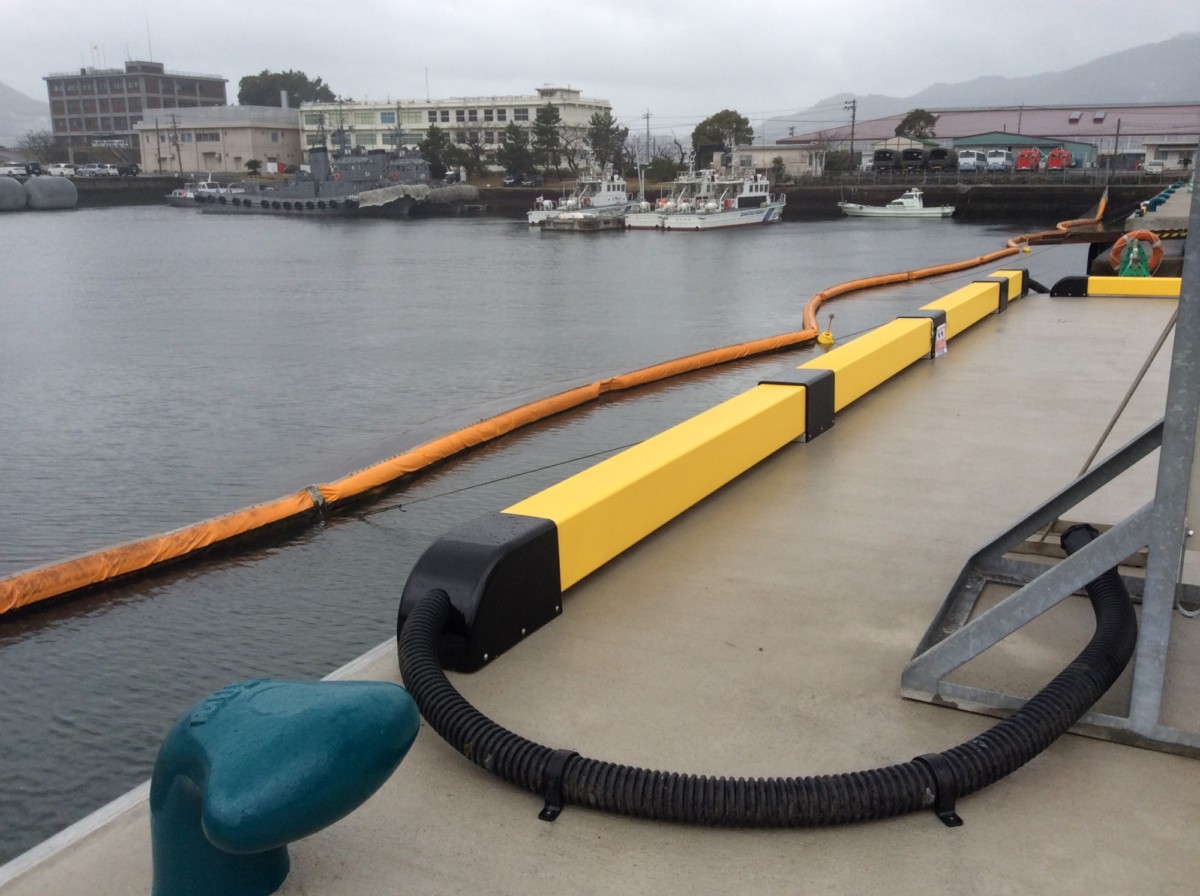

■ 船舶への電力補給として

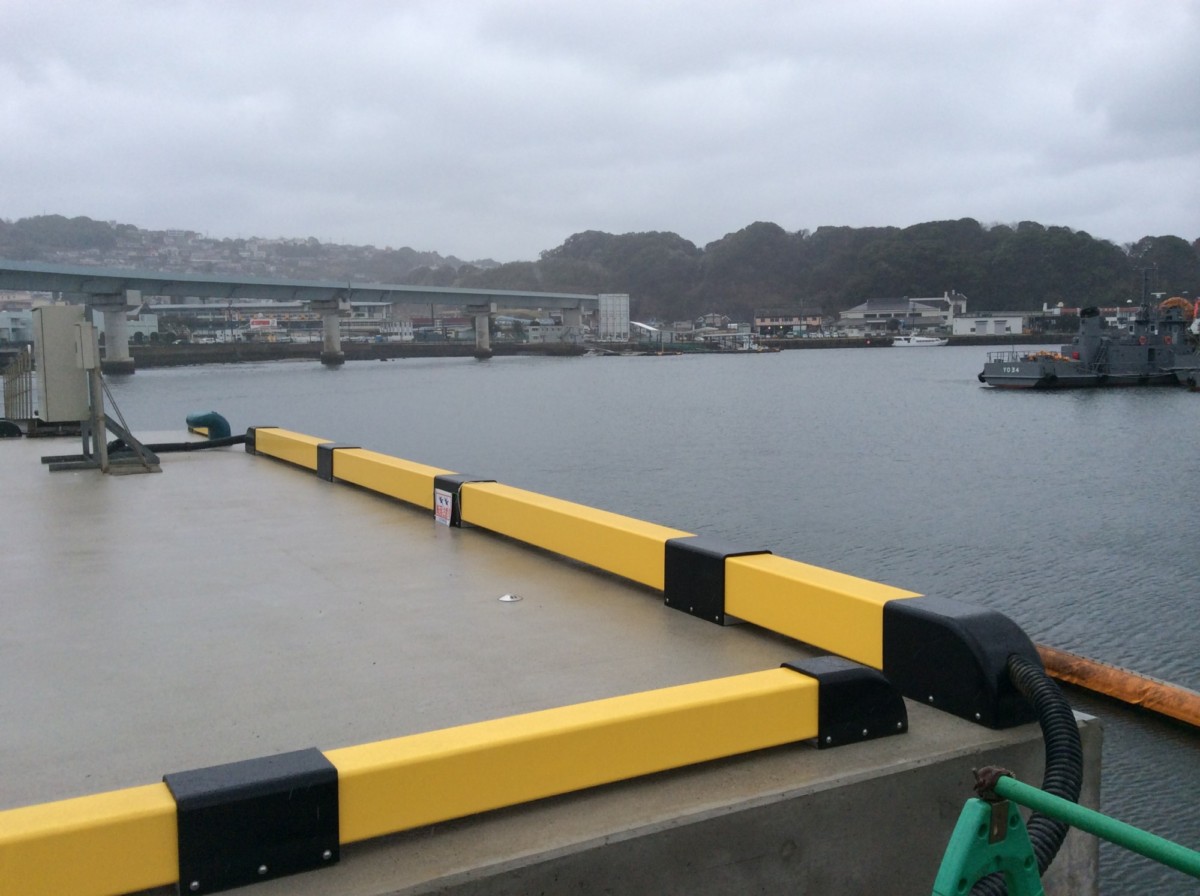

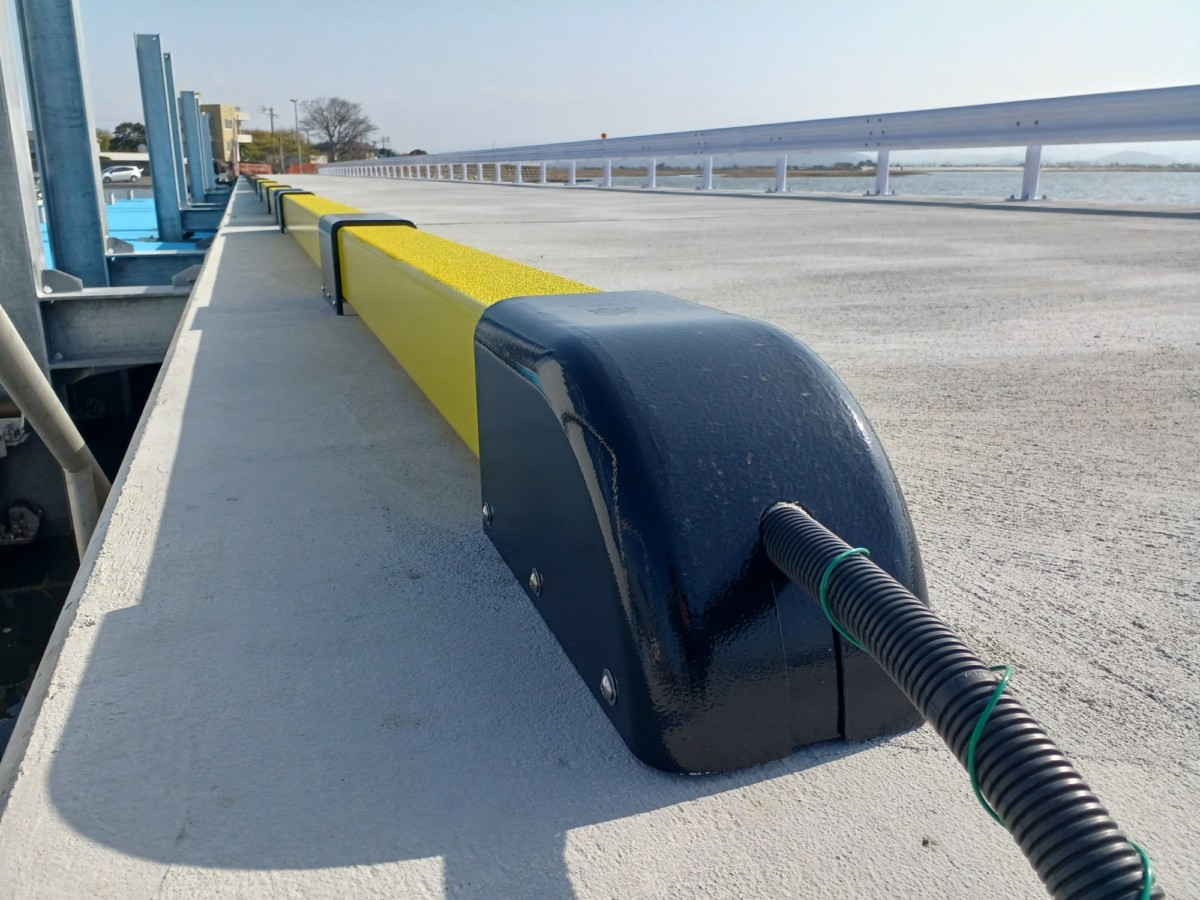

コルゲート管の納まりを考慮し、エンドカバー切り抜き加工を行いました。

現場名:長崎県 佐世保港
発注者:九州地方整備局 長崎港湾・空港整備事務所
規 格:CS300 ( H300 ) 計 11.0m
管 詳細:コルゲート管 φ100.0㎜

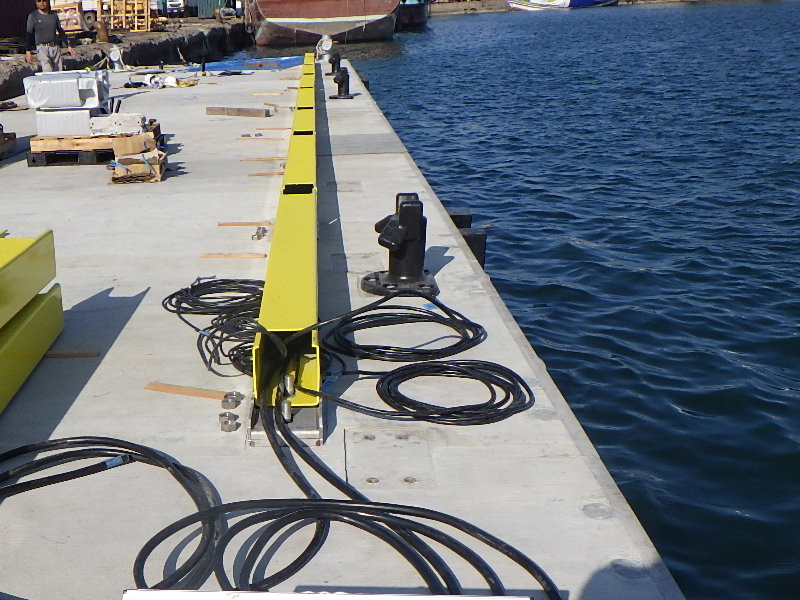

■ 照明への給電と船舶への補給として ( 海外事例 )

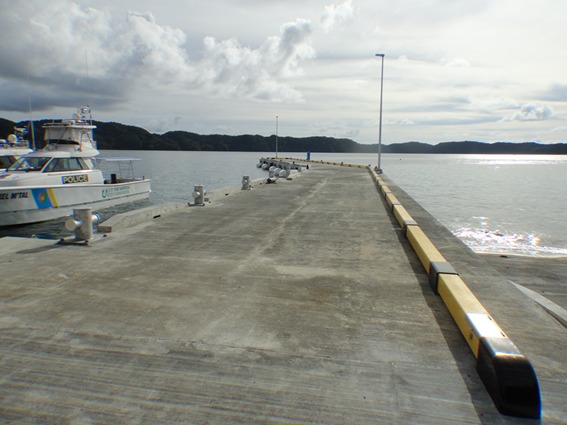

現場名:パラオ共和国
発注者:The Japan Association Of Marine Safety
     (公益社団法人 日本海難防止協会)
規 格:CS250( H250 ) 計87.6m
管 詳細:給水管:φ34.0㎜・雨水管φ60.5㎜、
     ほか電線管を含む。


■ 船舶への補給として

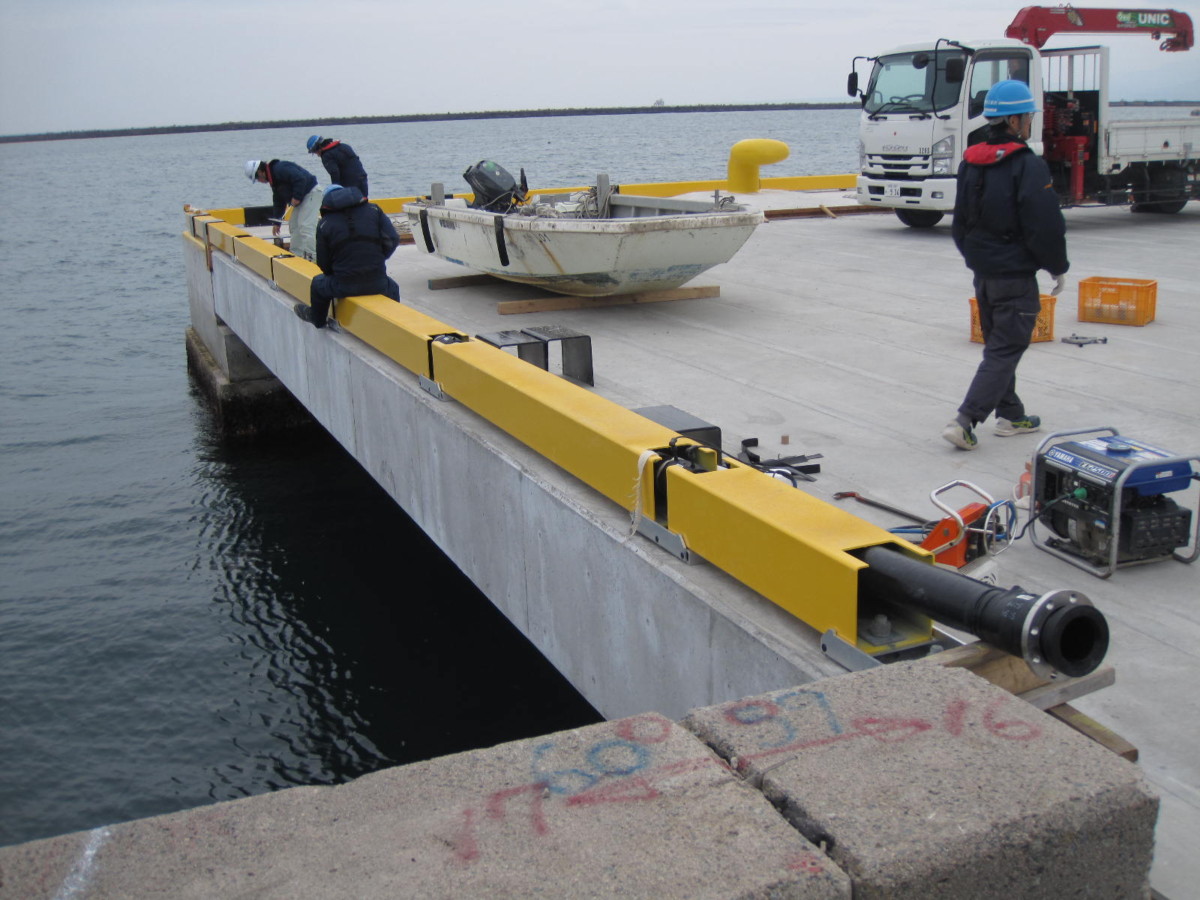

上部工下部より管を排出

現場名:石川県 金沢港
発注者:石川県 金沢港湾事務所
規 格:CS180( H180 ) 計 121.0m
管 詳細:給水管 25A φ34.0㎜( 材質:樹脂製 )

■ 船舶への補給として

係船柱前方も車止めを連続させています。

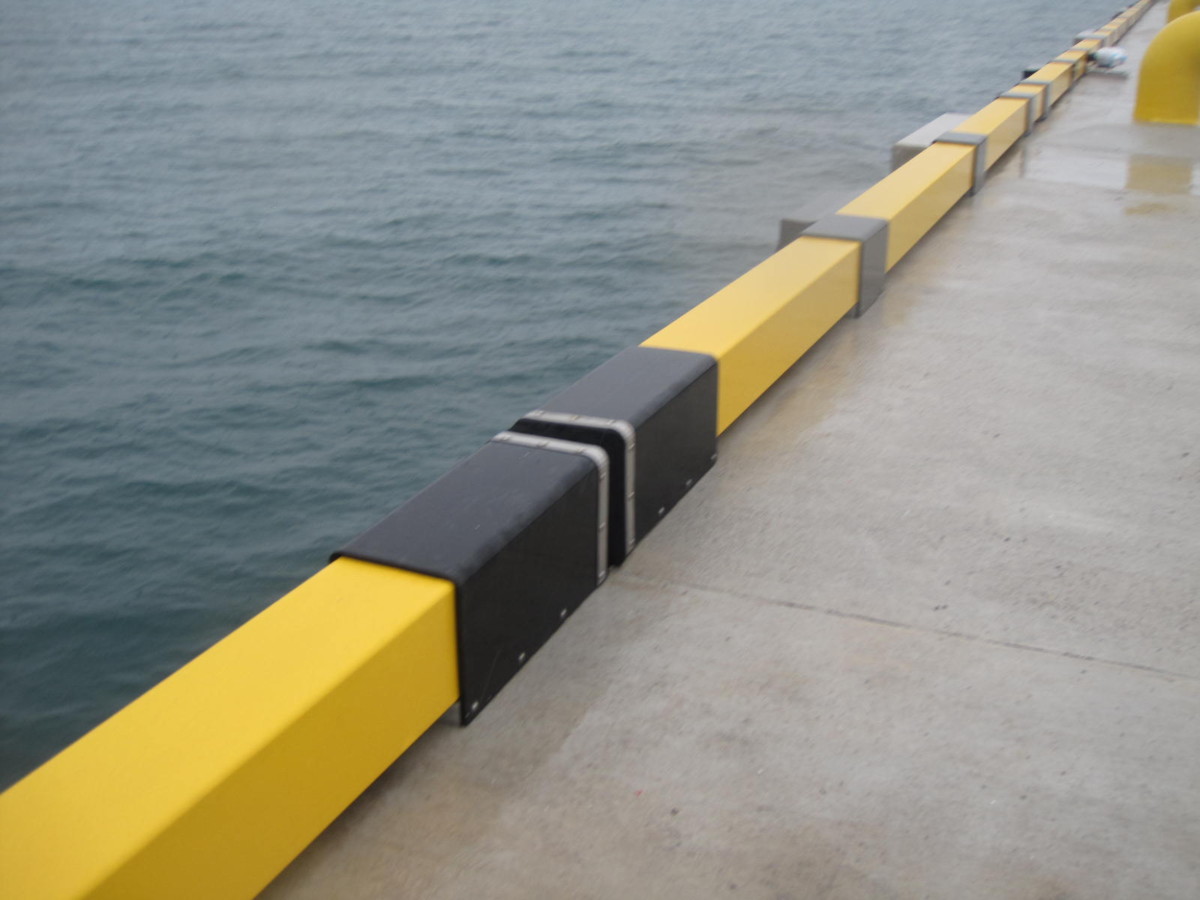

目地部にはジャバラ仕様のカバーで連結

現場名:鳥取県 境港外港
発注者:中国地方整備局 宇野港湾事務所
規 格:CS300( H300 ) 計288.0m
管 詳細:給水管 100A φ114.3㎜( 材質:樹脂製 )

■ 船舶への補給として

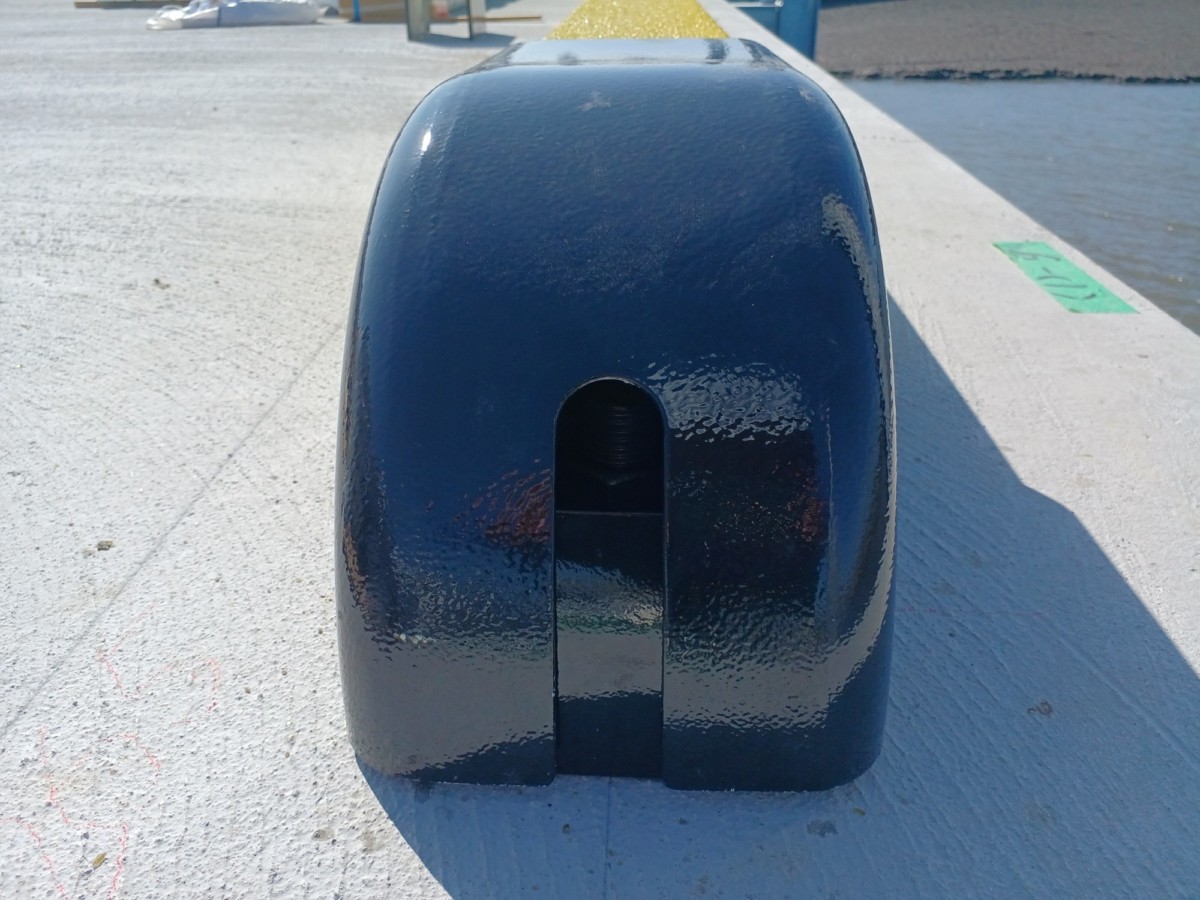

バルブ箇所には専用のカバーを製作
コーナー加工 開口部

現場名:鳥取県 水島港
発注者:中国地方整備局 宇野港湾事務所
規 格:CS300( H300 ) 計362.8m
管 詳細:給水管 100A φ114.3㎜( 材質:樹脂製 )

■ 船舶への補給として

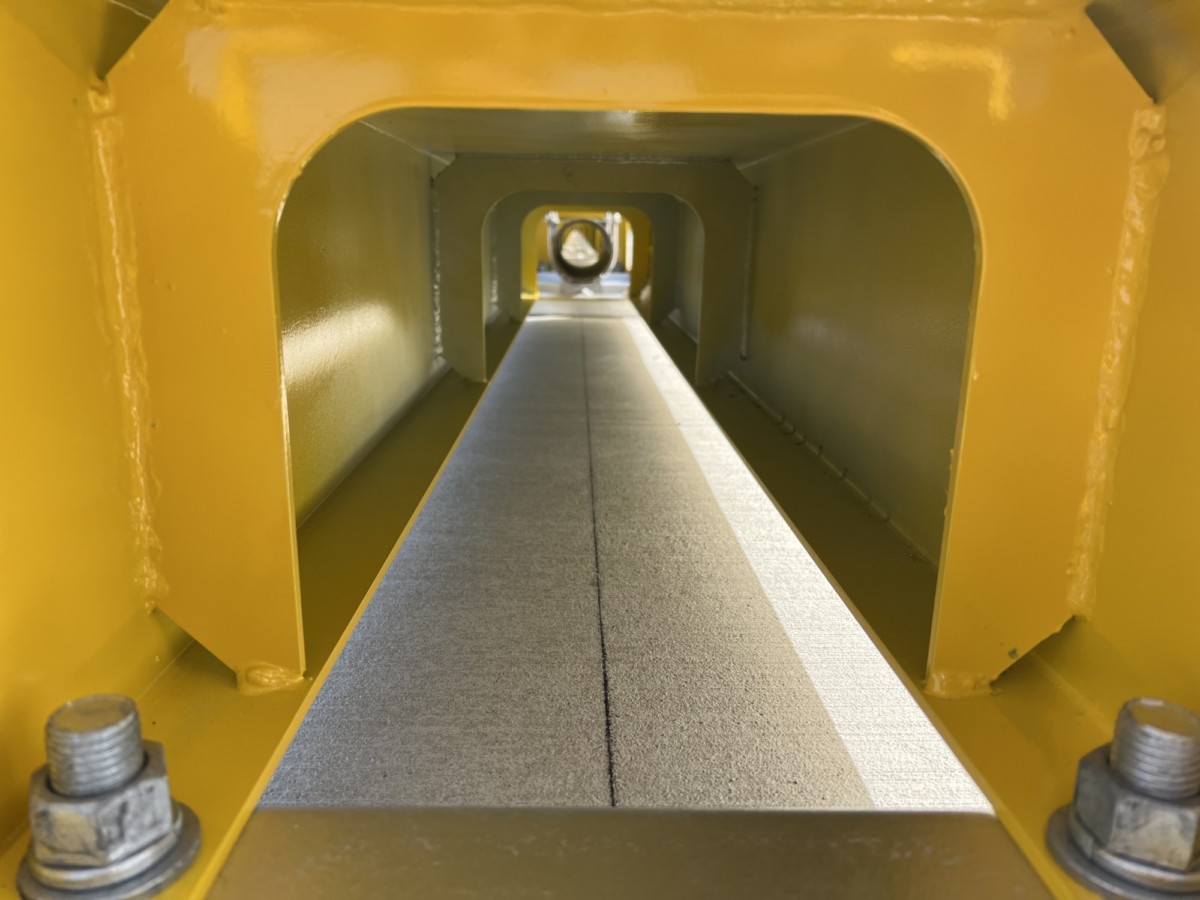

コラム内部は補強板仕様

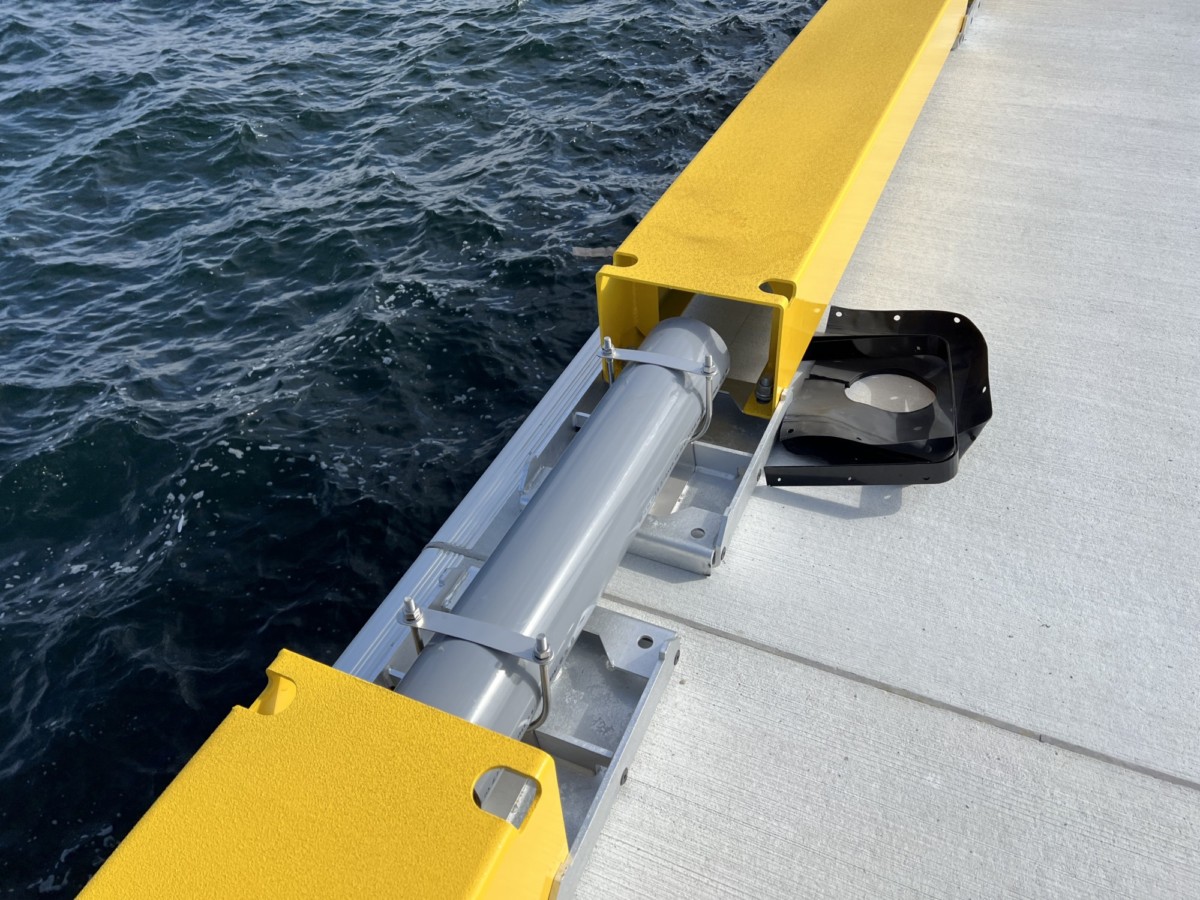

管 設置イメージ

現場名:神奈川県 横浜港
発注者:関東地方整備局 京浜港湾事務所
規 格:CS300( H300 ) 計79.2m
管 詳細:給水管 150A φ165.0㎜( 材質:樹脂製 )
備 考:給水管の規格に合わせ、特注仕様による車止めを製作。
     万が一の際にもメンテナンスが行えるスリット仕様にて
     採用して頂きました。

施工実績表

下記、PDFデータに令和4年度までの実績をまとめております。
よろしければご参照ください。
