CS用補強カバー破壊試験

こんにちは。

技術部の鎌田です。

前回の古舘のブログで補強カバーが耐久力5倍にUPと紹介がありましたが

本当なの？

と思われてる方もいらしゃるでしょうから、工業試験場にて検査を行っています。

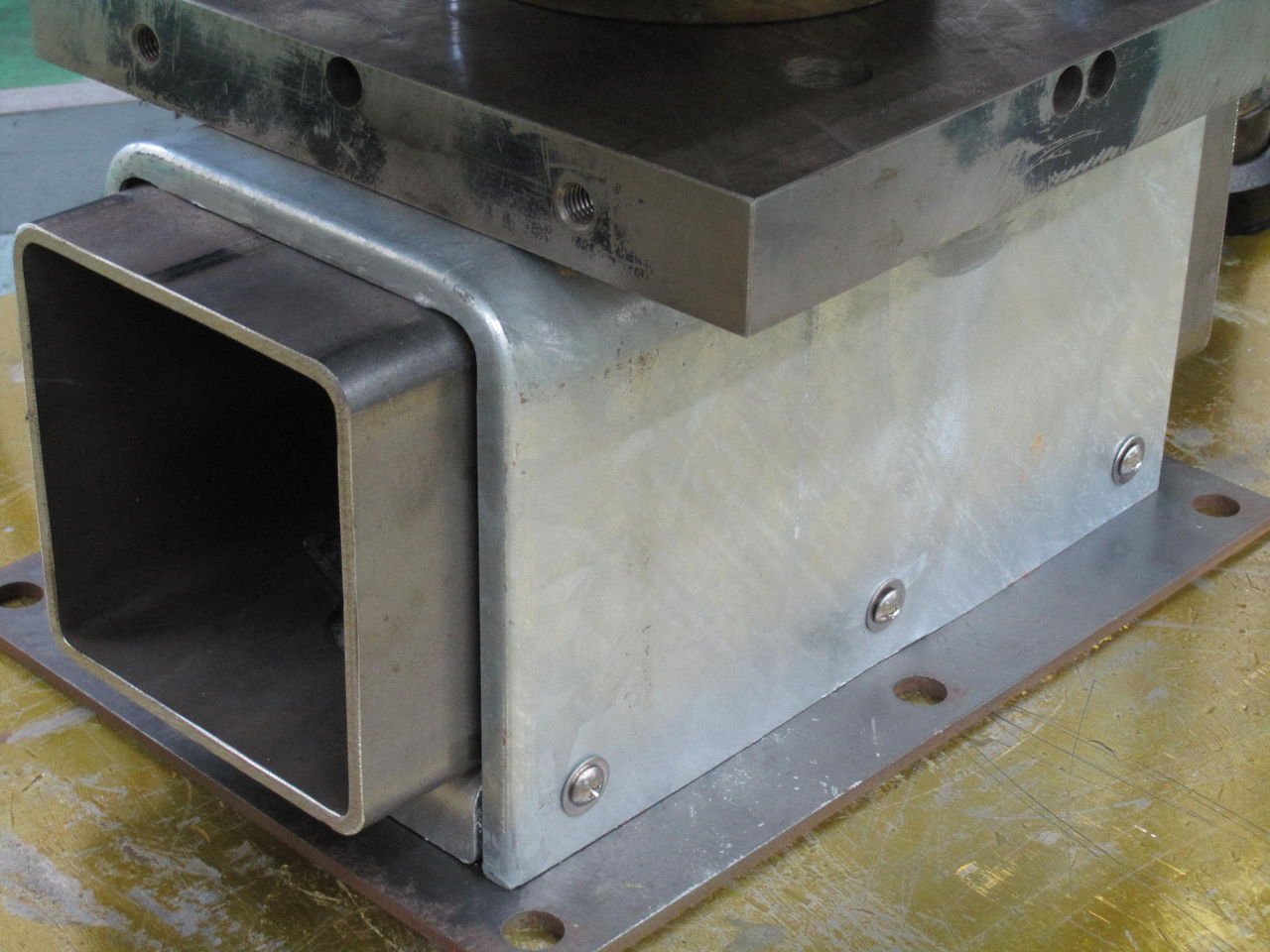

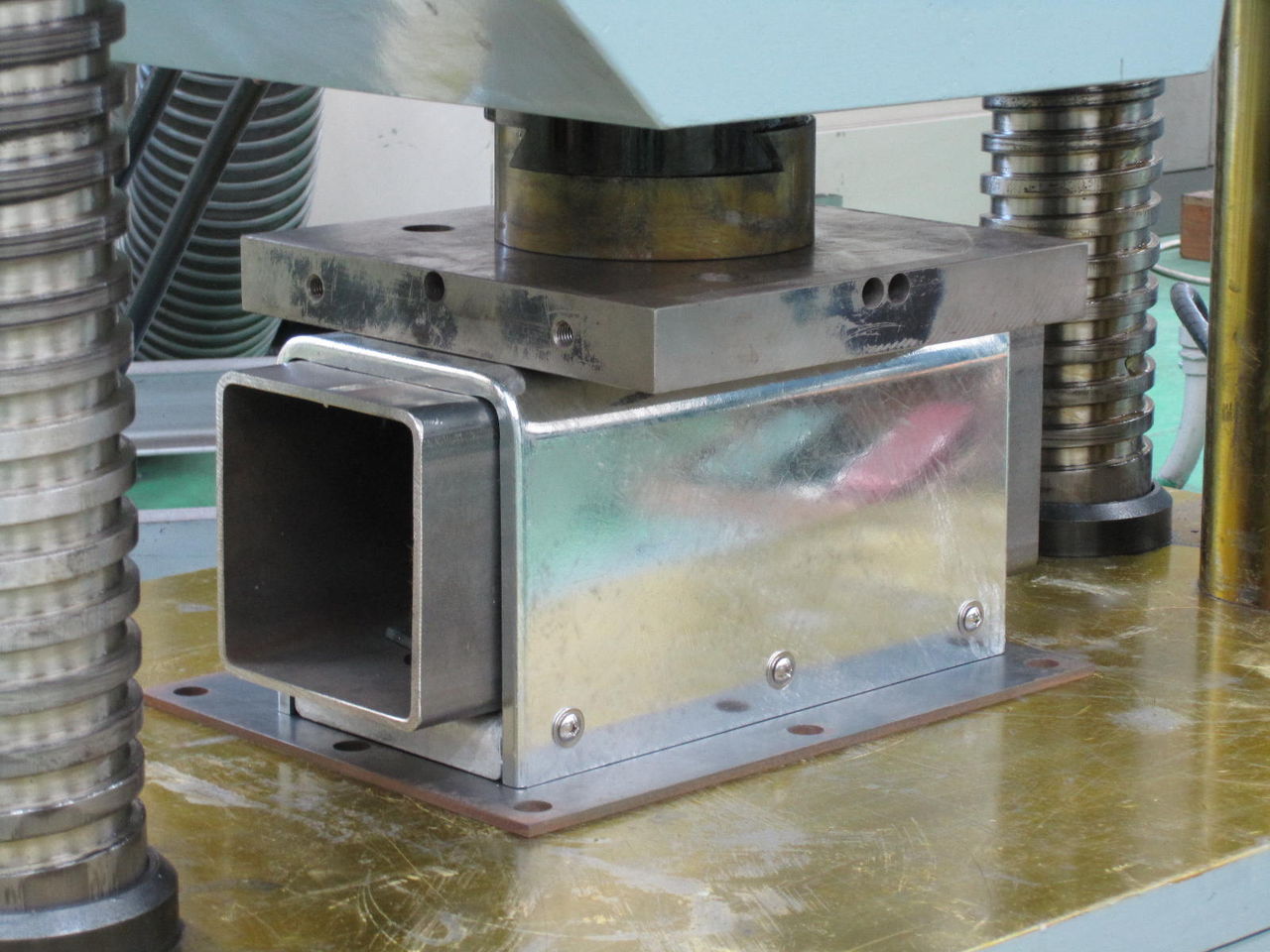

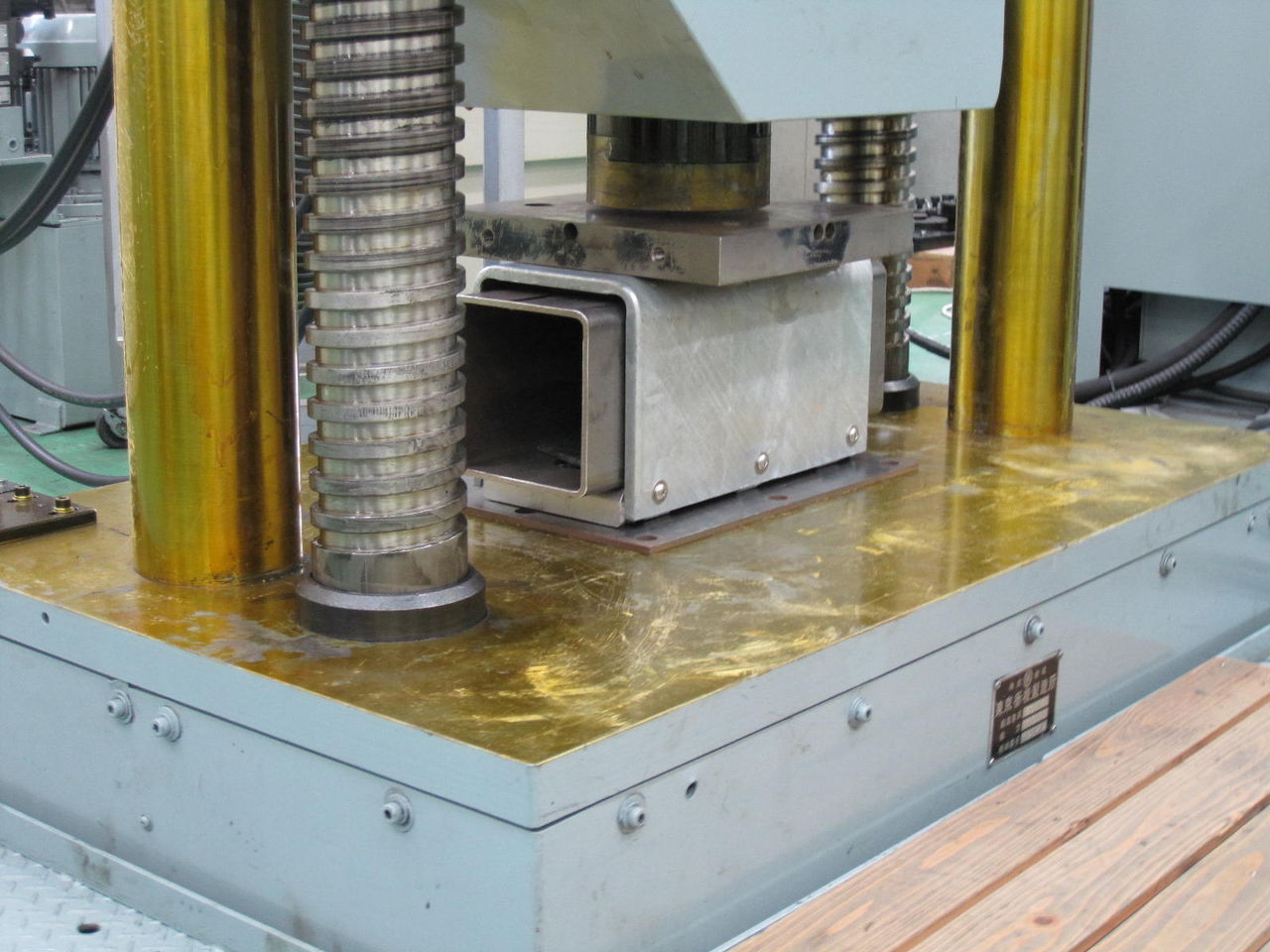

試験機にカバーをセットします。

最初は通常のジョイントカバーから

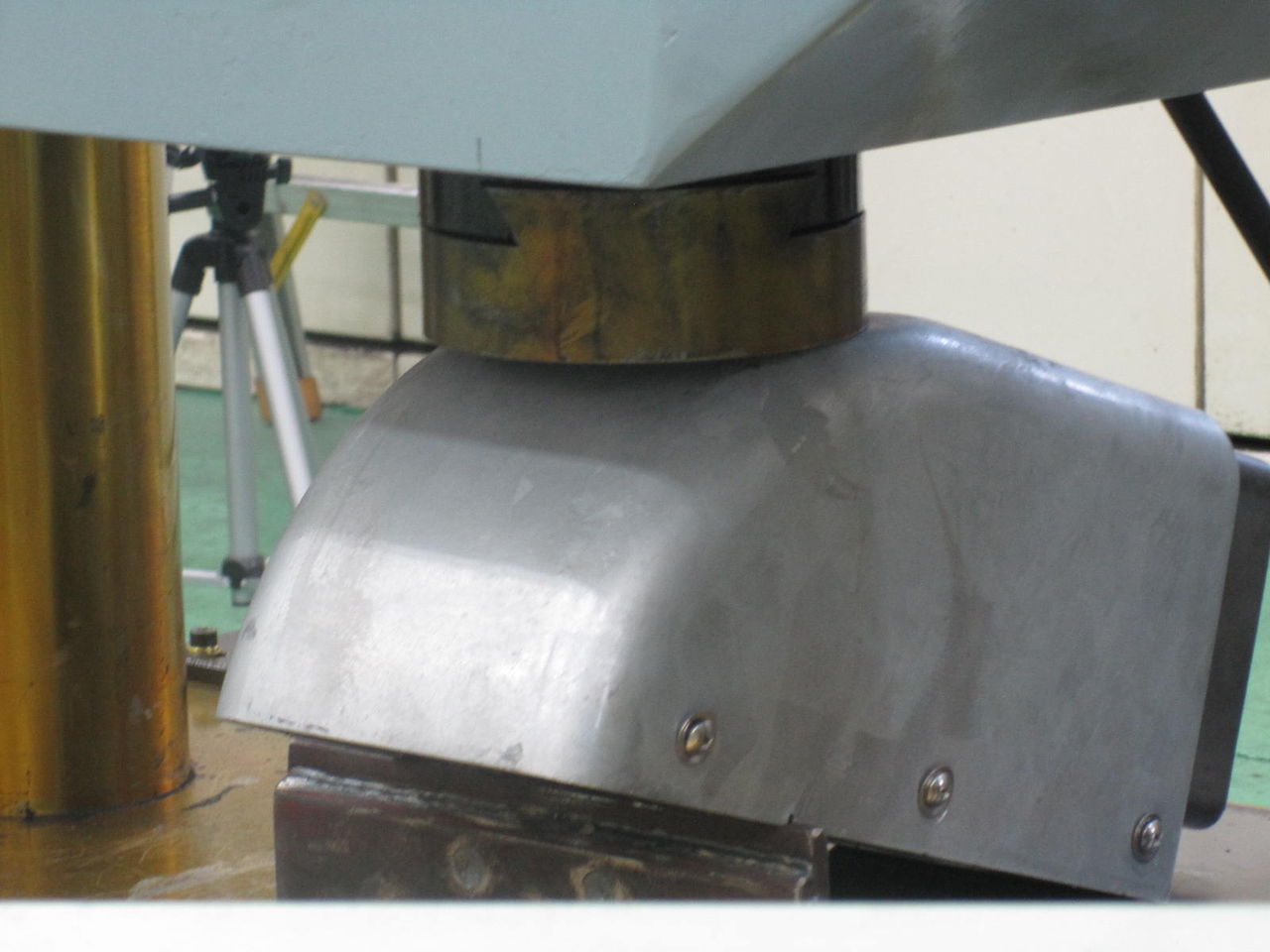

試験機が降りてジョイントカバーに食い込みます。

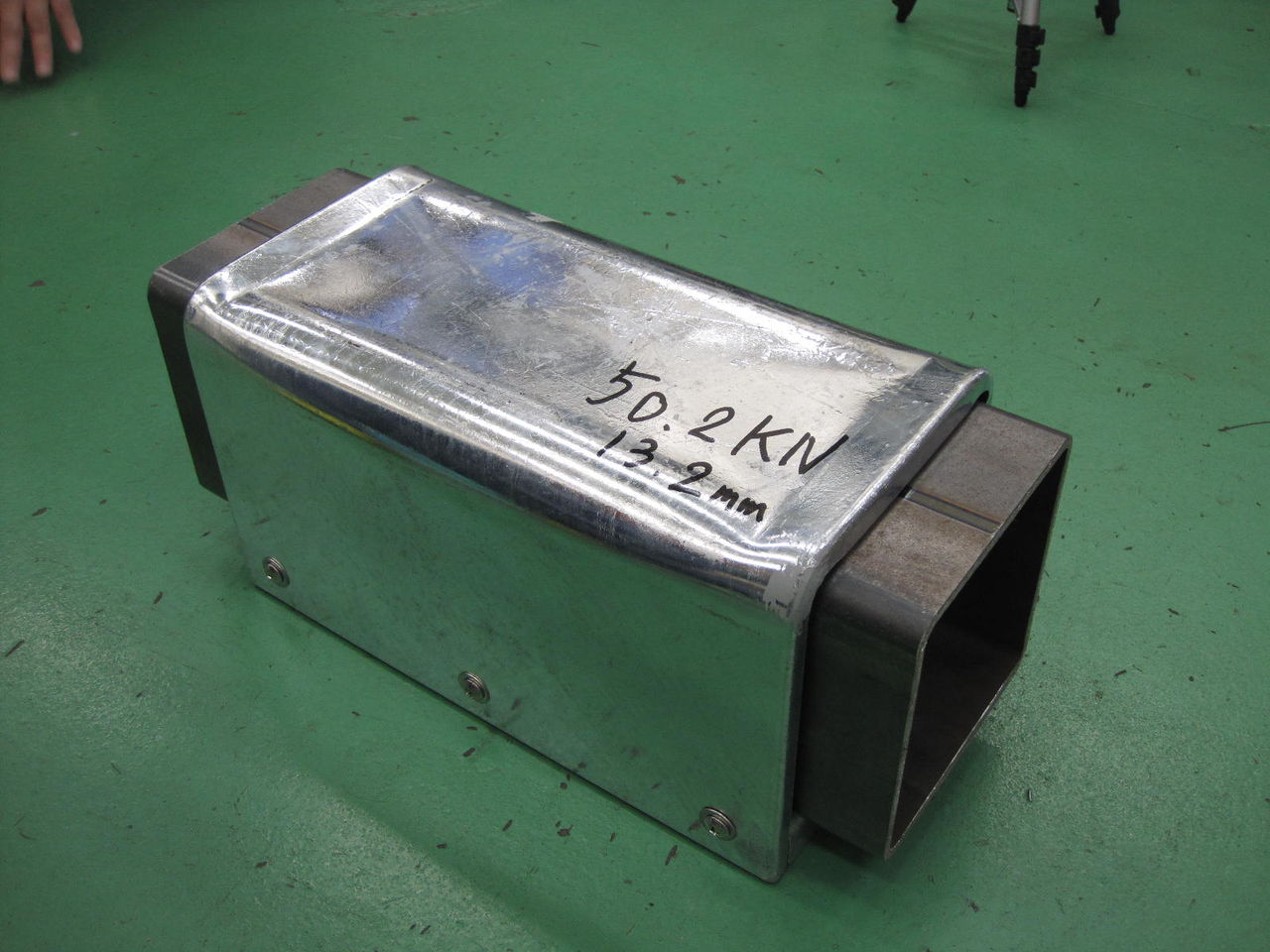

50.2KNで潰れてしまいました・・・

次は補強用ジョイントカバーです。

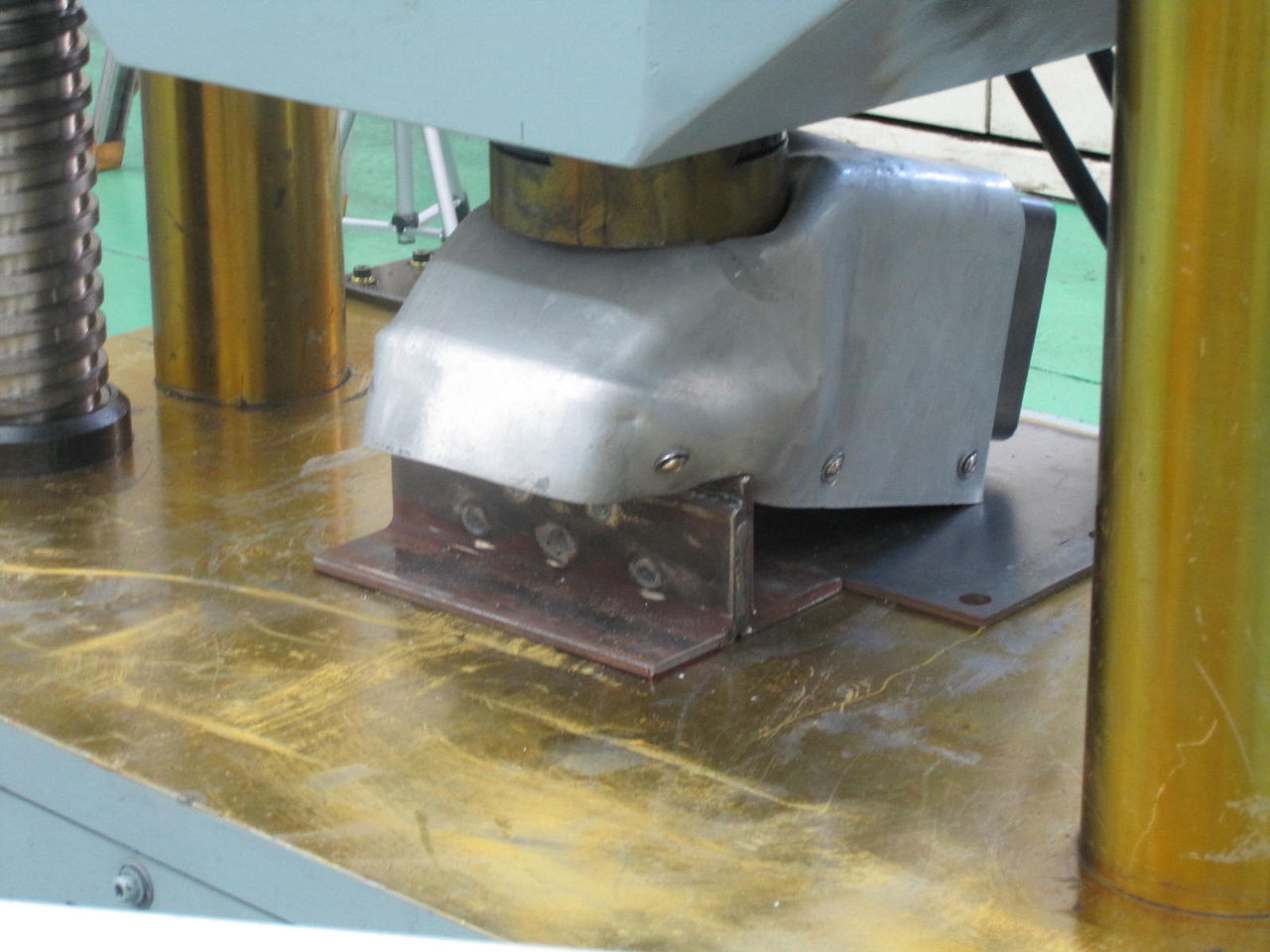

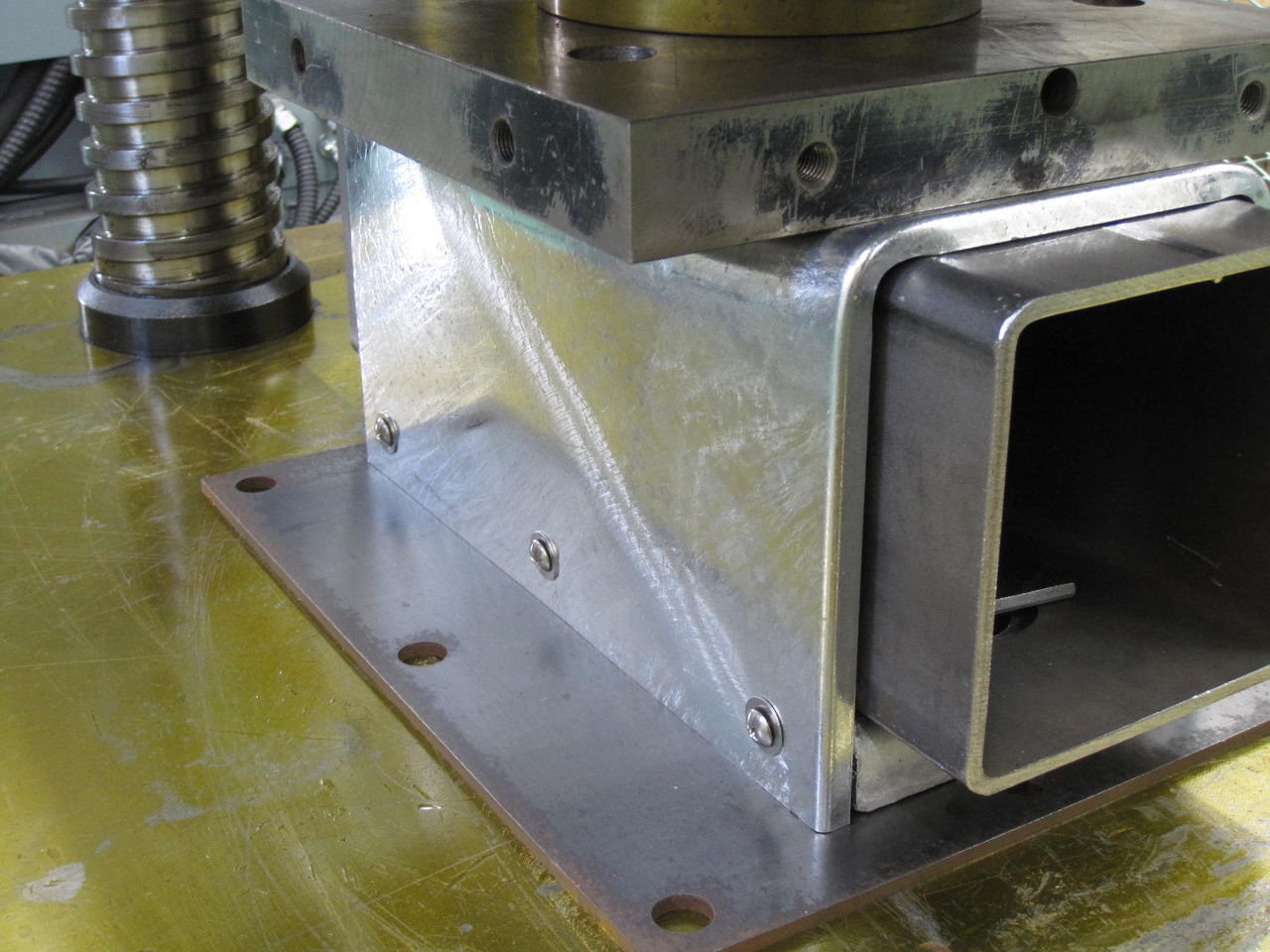

試験機が降りて、角形鋼管とカバーの間の隙間が無くなっているのが分かります。

先程と同じ条件で行いましたが、カバーの変形は見られませんでした

じゃあ今度は補強カバーを破壊するまで荷重を掛けてみましょう。

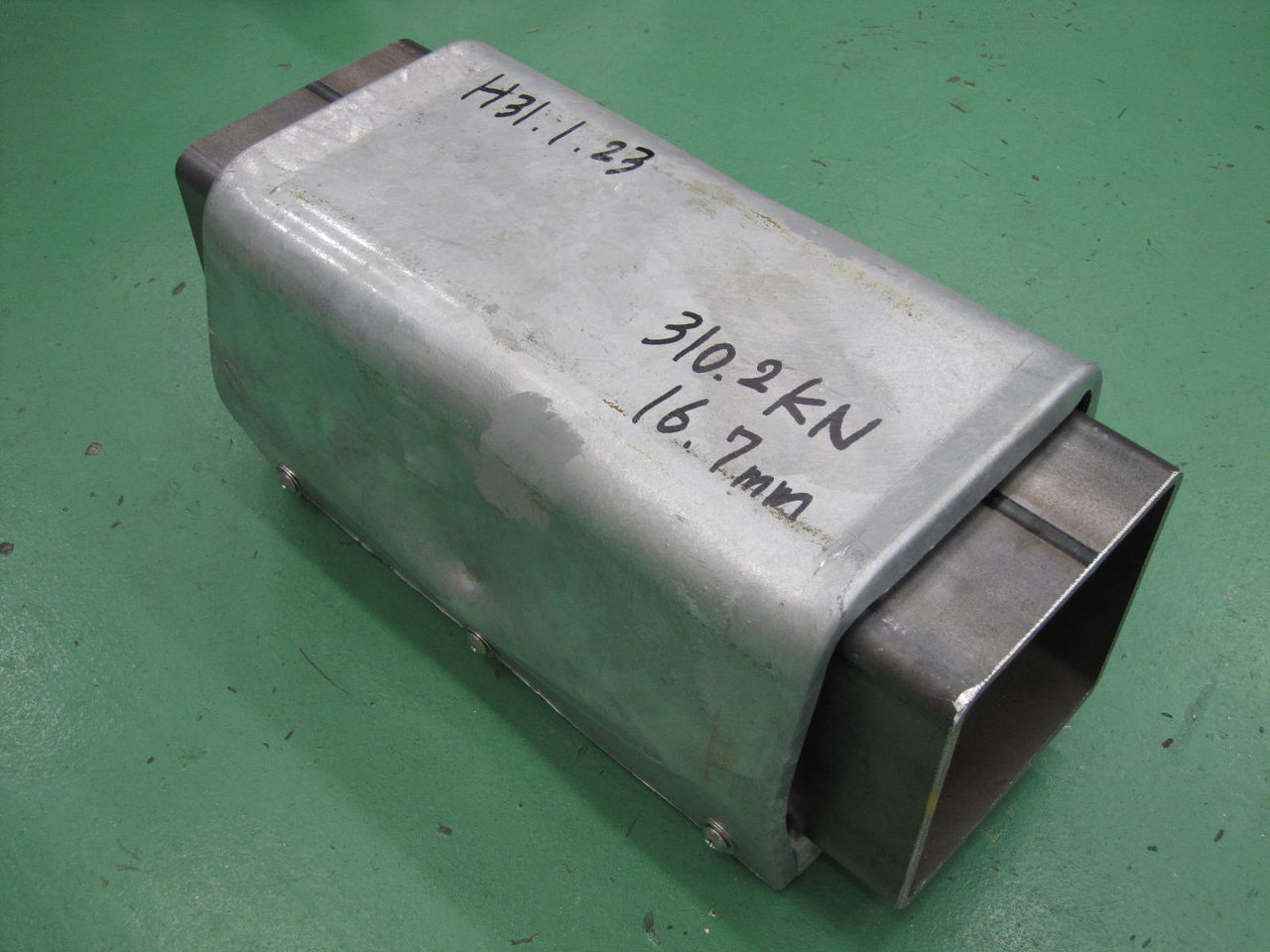

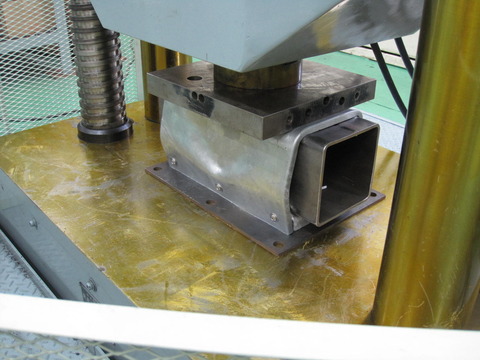

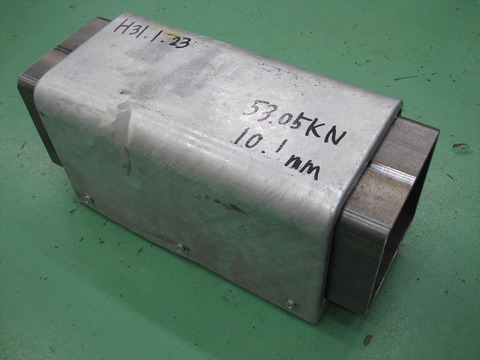

さすがの補強カバーでも310KNでは原形を保つ事は無理だったようです。

サイドが膨らんでいます。

実際にサイドが膨らみ始め変形が見られたのは240KNでした。

これで補強用のジョイントカバーは約5倍の強度がある事が言えます。

次はエンドカバー

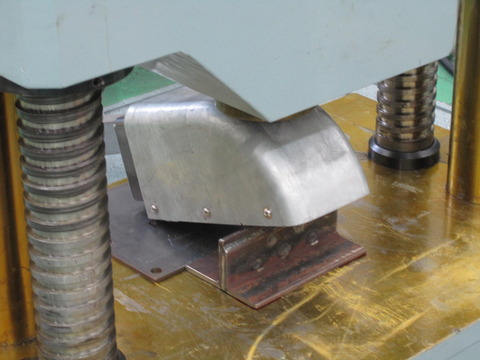

エンドカバーはRになっている箇所に荷重を掛けます。

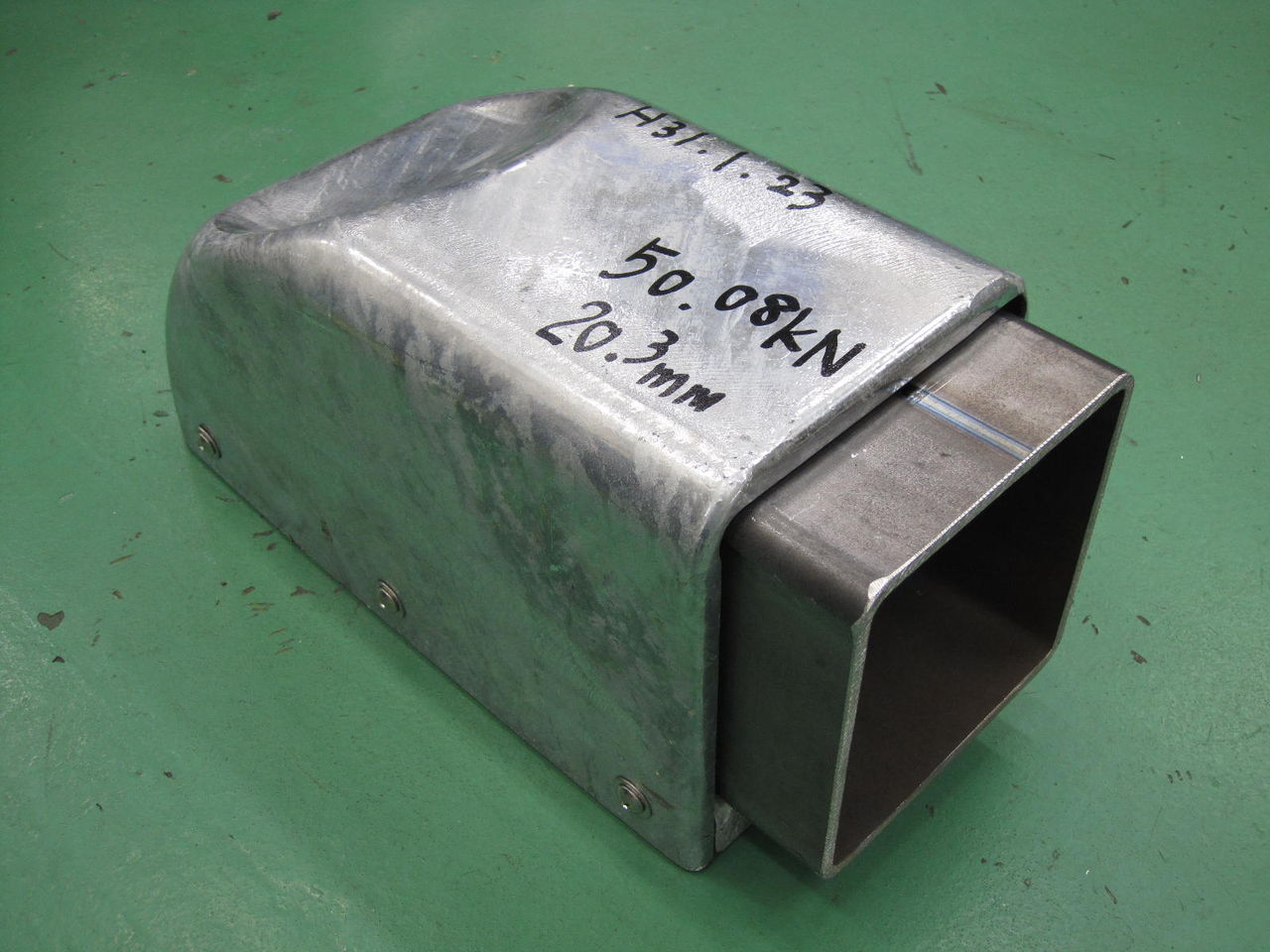

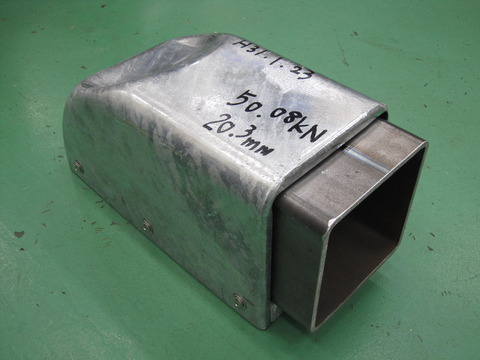

先程のジョイントカバー同様50KNで潰れてしまいました。

次は補強用のエンドカバーです。

こちらも50KNの荷重では変形が見られませんでした

同じく破壊されるまで

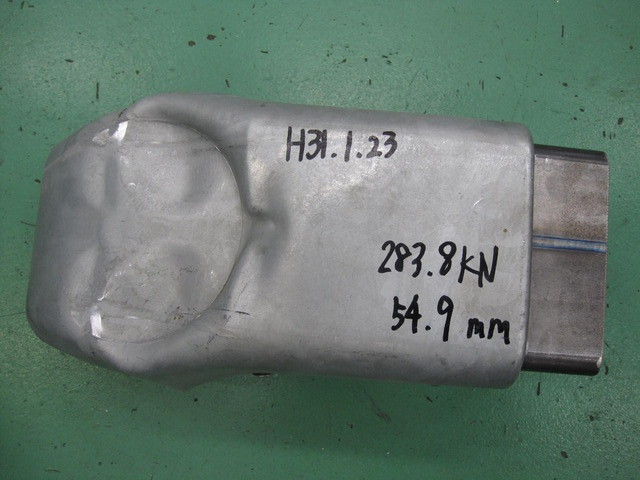

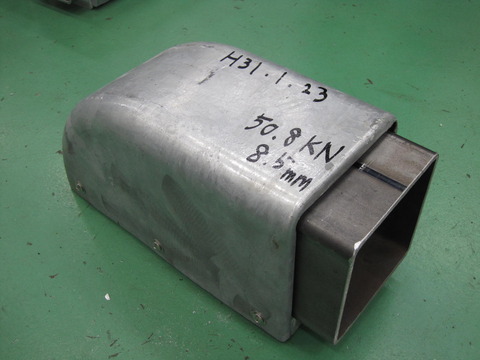

283KNではごらんの通りです

こちらは150KNから変形が大きくなり始めました。

以上の試験結果から補強カバーの有効性はかなり大きいと言えます

詳しい試験結果が気になる方は 技術部　鎌田まで御連絡下さい。
